Почему на печатной плате есть продолговатые отверстия? Для чего они предназначены?
2026-07-31
Такое называют паза. А для чего используется установка паза на печатной плате (PCB)?
Чтобы понять это действие, необходимо сначала ознакомиться с понятием «криптокласса», то есть кратчайшего расстояния между двумя проводящими частями или между проводящей частью и защитным интерфейсом оборудования, измеряемого по поверхности изоляции, сокращённо называемого «криптовое расстояние». Криптовое расстояние = расстояние по поверхности / максимальное напряжение системы.
Когда на нашей печатной плате есть высоковольтные и низковольтные компоненты, необходимо изолировать эти две части. Есть несколько ключевых моментов:
1. В высоковольтной области запрещено размещать медные проводники.
2. Должна быть четкая граница между высоковольтной частью и низковольтной частью корпуса.

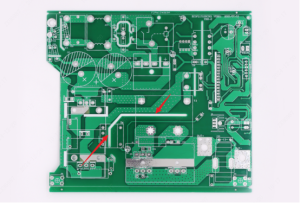

3. Между высоковольтной и низковольтной зонами должно быть минимальное расстояние утечки. В нашем проекте есть некоторые участки, где невозможно соблюсти требуемое расстояние утечки, в этом случае простым решением является использование прорезей, чтобы скорректировать расстояние утечки между высоковольтной и низковольтной частями. При возможности увеличивать пространство, расстояние можно сделать больше; обычно ширина прорези превышает 1 мм.
Обратите внимание на различие: понятий расстояния утечки и воздушного зазора
Самое короткое пространственное расстояние измеряется между двумя проводящими частями или между проводящей частью и защитной границей оборудования.
